応力－ひずみ線図（Stress–Strain Curve : S–Sカーブ）について

1. 応力－ひずみ線図（Stress – Strain Curve：S-Sカーブ）とは

応力－ひずみ線図（S-Sカーブ）は、材料に外力を加えた際の力学的挙動を定量的に示す最も基本的な評価指標です。
引張試験や圧縮試験において、材料に発生する応力（Stress）と、それに伴うひずみ（Strain）の関係をプロットしたもので、両者の頭文字から S-Sカーブと呼ばれます。
材料の強度、剛性、延性、破壊挙動を一目で把握できることから、材料選定、構造設計、信頼性評価に広く用いられています。

---

2. 応力および歪の定義

• 応力（σ）
  材料に作用する単位断面積当たりの力を表します。 σ = F / A
  ​ （F：荷重、A：断面積）
• ひずみ（歪）（ε）
  荷重による変形量を元の長さで規格化した無次元量です ε = ΔL / L₀​

---

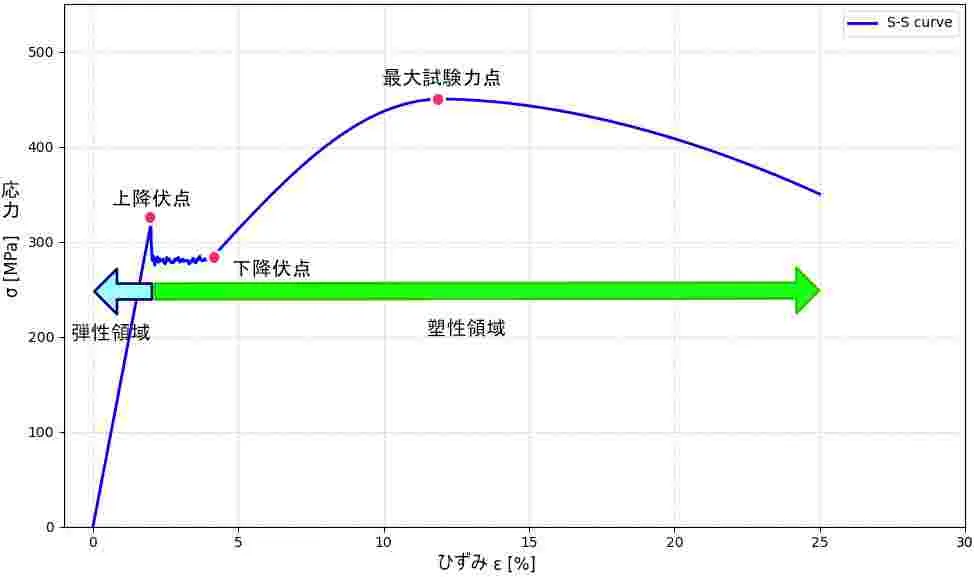

3. S–Sカーブの代表的な領域と意味

弾性領域

• 応力とひずみが比例関係にある領域
• 荷重を除去すると元の形状に完全に戻る
• 傾きは、ヤング率（弾性率）を示す

降伏点

• 弾性変形から塑性変形へ移行する点
• 明確な降伏点を示さない材料では耐力で定義される

塑性領域

• 荷重を除去しても永久変形が残る領域

最大試験力点

• 材料が耐えうる最大応力

破断点

• 材料が最終的に破壊する点

---

4. S–Sカーブから得られる主な材料特性

S–Sカーブを解析することで、以下の特性値を評価できる。

• ヤング率（弾性率）
• 降伏応力／耐力
• 引張強さ
• 破断伸び（延性）
• 靭性（曲線下面積）

これらは、材料選定、構造設計、信頼性評価、寿命予測において不可欠な指標である。

---

材料別S–Sカーブの代表的特徴

応力－歪線図（S–Sカーブ）の形状は、材料の結合様式・内部構造・変形機構を反映して大きく異なる。
本資料では、代表的な金属材料、樹脂材料、脆性材料について、S–Sカーブの特徴と力学的意味を比較する。

① 金属材料（例：鋼、アルミニウム合金、銅合金）

• 明確な弾性域 → 降伏 → 塑性域 → 破断を示す
• 降伏後も大きな塑性変形が可能
• ネッキングを伴いながら破断に至る

主な力学特性

• 高い靭性
• 降伏応力・引張強さが設計指標
• 加工硬化挙動が顕著

設計上のポイント

• 降伏点以下での使用が基本
• 疲労・クリープ評価との組み合わせが重要

---

② 樹脂材料（例：PE、PP、PC、エポキシ樹脂）

• 弾性域が非線形となる場合が多い
• 降伏後に大きなひずみが発生
• 材料によってはネッキング後に安定変形を示す

主な力学特性

• 低ヤング率・大ひずみ特性
• 温度・ひずみ速度依存性が大きい
• 粘弾性・粘塑性挙動を示す

設計上のポイント

• 試験条件（温度、速度）の明確化が必須
• 短期強度と長期特性（クリープ）の区別が重要

---

③ 脆性材料（例：ガラス、セラミックス、シリコン）

• ほぼ線形な弾性挙動のみを示す
• 降伏や塑性域がほとんど存在しない
• 限界応力到達後、瞬時に破断

主な力学特性

• 高ヤング率・低破断ひずみ
• 靭性が極めて低い
• 欠陥や微小クラックの影響を受けやすい

設計・評価上のポイント

• 応力集中の回避が最重要
• ワイブル統計など確率論的評価が有効

---

3. 材料別S–Sカーブの定性的比較

項目	金属	樹脂	脆性材料
弾性域	明確・線形	非線形の場合あり	ほぼ線形のみ
降伏挙動	明確（または耐力定義）	材料依存	なし
塑性変形	大	非常に大	ほぼなし
破断歪	中～大	非常に大	極小
靭性	高	中～高	低
環境依存性	小～中	大	小（欠陥依存大）

---

5. まとめ

応力－ひずみ線図は、材料の変形および破壊挙動を直感的かつ定量的に把握できる最も重要な力学評価手法です。
金属、樹脂、脆性材料では、応力－ひずみ線図の形状や支配要因が大きく異なり、それぞれの材料特性を正しく理解することで、適切な材料選定と信頼性の高い設計・品質評価が可能となります。

---
